MU-0808 8×8 Digital Audio Matrix

FHBAVTEC MU-0808 8 × 8 Digital Audio Matrix ແມ່ນໂຮງງານຜະລິດລະດັບວິສາຫະກິດລະດັບ 8×8 Digital Audio Matrix ທີ່ສ້າງຂຶ້ນເພື່ອການກຳນົດເສັ້ນທາງສັນຍານທີ່ຊັບຊ້ອນ, ການປະສົມຄວາມຊັດເຈນ, ແລະການປະມວນຜົນແບບເຄື່ອນໄຫວທີ່ກ້າວໜ້າໃນສະພາບແວດລ້ອມ AV ແບບມືອາຊີບ. ຂັບເຄື່ອນໂດຍເຄື່ອງຈັກ ADI SHARC 21489 DSP ມາດຕະຖານອຸດສາຫະກໍາທີ່ເຮັດວຽກຢູ່ທີ່ 450 MHz SIMD, MU-0808 ສະຫນອງການປະຕິບັດສຽງ latency ຕ່ໍາສຸດແລະຄວາມຊື່ສັດຂອງສຽງທີ່ບໍລິສຸດໃນທົ່ວຫ້ອງປະຊຸມຂອງບໍລິສັດ, ຫໍປະຊຸມການສຶກສາຊັ້ນສູງ, ສິ່ງອໍານວຍຄວາມສະດວກຂອງລັດຖະບານ, ແລະສະຖານທີ່ຈັດກິດຈະກໍາຫຼາຍຫນ້າທີ່.

ບັນຈຸຢູ່ໃນຕົວເຄື່ອງເຫຼັກກ້າ 1U rack-mount ຂະໜາດກະທັດຮັດ, MU‑0808 ປະກອບລະບົບເຄື່ອງສຽງ DSP ທີ່ສຳຄັນ, ລວມທັງການຍົກເລີກສຽງດັງ (AEC), ການສະກັດກັ້ນການຕອບສະໜອງແບບປັບຕົວ (AFC), ການຄວບຄຸມສິ່ງລົບກວນທີ່ເຄື່ອນໄຫວ (ANC), ການແບ່ງປັນອັດຕະໂນມັດການປະສົມ, ການບີບອັດພາຣາມິເຕີ/ກຣາບຟິກ, ແລະການບີບອັດຮູບພາບ. ດ້ວຍອິນເຕີເຟດຄວບຄຸມຫຼາຍໂປຣໂຕຄໍ ລວມທັງອີເທີເນັດ (TCP/IP), RS232, RS485, ແລະພອດຕັນທາງ GPIO ທີ່ສາມາດປັບແຕ່ງໄດ້, MU‑0808 ສະໜອງຄວາມສາມາດໃນການເຊື່ອມໂຍງແບບບໍ່ມີຮອຍຕໍ່ສໍາລັບລະບົບ AV ທີ່ທັນສະໄຫມ.

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

• 8 ອະນາລັອກອິນພຸດ ແລະ 8 ຜົນອະນາລັອກ:Balanced Phoenix block connectors terminal supports line/mic signals with individual gain controls.

•ADI SHARC 21489 DSP ສະຖາປັດຕະຍະກໍາ:ປະສິດທິພາບສູງ 450 MHz SIMD ໂປເຊດເຊີຈຸດລອຍຕົວຈັດການລະບົບສຽງຕາມເວລາຈິງທີ່ເຂັ້ມຂຸ້ນ.

•ຄວາມລະອຽດ Pro-Audio:ອັດຕາການເກັບຕົວຢ່າງດິຈິຕອນ 24-bit / 48 kHz ສະຫນອງການແປງສຽງທີ່ໂປ່ງໃສແລະໄລຍະໄດນາມິກ.

• ການຍົກເລີກສຽງສະທ້ອນສຽງ (AEC):ຮາດແວ-ເລັ່ງ AEC algorithm ລົບລ້າງການຕອບສະ ໜອງ ສຽງແລະສຽງສະທ້ອນສຽງໄກໃນລະຫວ່າງການປະຊຸມທາງໄກຜ່ານວິດີໂອ.

• ການຄວບຄຸມການຕິຊົມອັດຕະໂນມັດ (AFC):ສູດວິທີການກັ່ນຕອງ notch-dynamic ກໍານົດ ແລະສະກັດກັ້ນສຽງສະທ້ອນສຽງ (ສຽງດັງ) ໃນເວລາຈິງ.

• Active Noise Control (ANC) ແລະ Auto Mixing:ການຫຼຸດສຽງລົບກວນໃນພື້ນຫຼັງຈັບຄູ່ກັບການປະສົມການອັດໂນມັດການແບ່ງປັນການເພີ່ມເພື່ອການຈັດການຫຼາຍໄມໂຄຣໂຟນ.

• EQ & Dynamics ທີ່ສົມບູນແບບ:Multi-band Parametric EQ (PEQ), Graphic EQ, ຕົວກອງ High-Pass/Low-Pass, Expander, Compressor, Limiter ແລະ Dynamic Noise Gate.

• ເສັ້ນທາງມາຕຣິກເບື້ອງ & ການຊັກຊ້າຊ່ອງ:ການມອບໝາຍສັນຍານຕາມລຳພັງໃຈ ແລະ ການປະສົມລະຫວ່າງ 8×8 ຈຸດຂ້າມຜ່ານທີ່ມີຄວາມລ່າຊ້າທີ່ສາມາດປັບໄດ້ສູງສຸດ 1,200 ms ຕໍ່ຊ່ອງ.

• USB Audio Class Interface:ການໂຕ້ຕອບສຽງ USB 1-in/1-out ທີ່ບໍ່ມີ Driverless ສໍາລັບການເຊື່ອມໂຍງເຂົ້າກັບແພລະຕະຟອມ soft-codec (Zoom, Microsoft Teams, Webex).

• ການເຊື່ອມໂຍງ GPIO ທີ່ສາມາດຕັ້ງຄ່າໄດ້:8 ຜອດອິນພຸດ / ສົ່ງອອກຈຸດປະສົງທົ່ວໄປທີ່ສາມາດວາງແຜນໄດ້ສຳລັບສະວິດເຊີງເຫດຜົນ, ການເອີ້ນຄືນສາກ, ແລະປິດສຽງສຸກເສີນ.

• ການຄວບຄຸມລະບົບປ່ຽນແປງໄດ້:ຮອງຮັບຄຳສັ່ງສອງທິດທາງຜ່ານອີເທີເນັດ, RS232, ແລະ RS485 ສຳລັບລະບົບຄວບຄຸມພາກສ່ວນທີສາມ ແລະລະບົບການຕິດຕາມກ້ອງອັດຕະໂນມັດ.

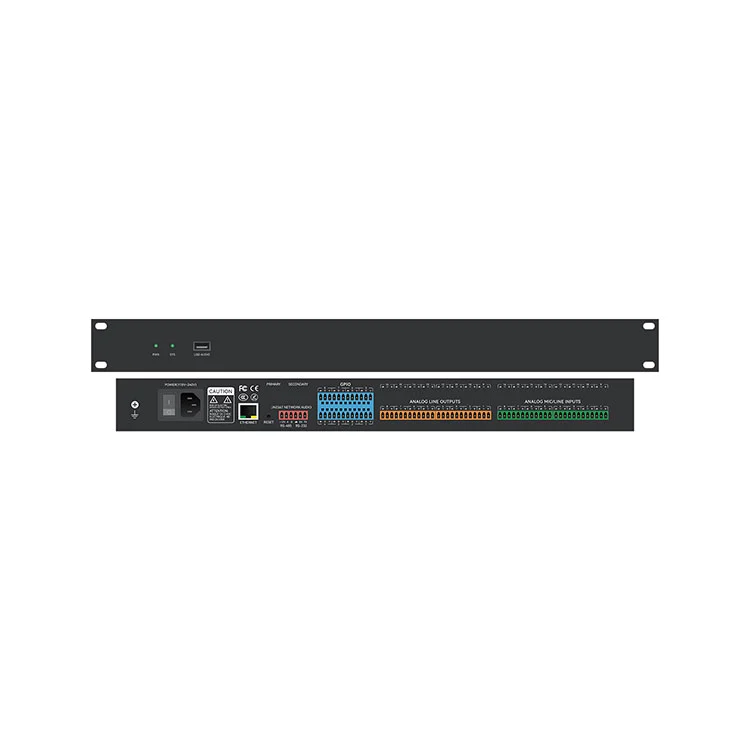

• 1U Rack Enclosure:ການອອກແບບ rack-mountable 19-inch 1U ມາດຕະຖານສໍາລັບການຕິດຕັ້ງ rack seamless.

ການປະມວນຜົນຫຼັກ DSP

MU-0808 8×8 Digital Audio Matrix ສະໜອງສະຖາປັດຕະຍະກຳ DSP matrix ທີ່ເຂົ້າໃຈງ່າຍ ແລະປ່ຽນແປງໄດ້ທີ່ຊ່ວຍໃຫ້ຜູ້ລວມລະບົບສາມາດປັບແຕ່ງລະບົບຕ່ອງໂສ້ການປະມວນຜົນສັນຍານໄດ້ຕາມຄວາມຕ້ອງການສະເພາະຂອງສຽງດັງ:

• AEC (Acoustic Echo Cancellation): ການຍົກເລີກສຽງສະທ້ອນທີ່ມີປະສິດທິພາບສູງທີ່ປັບປຸງໃຫ້ເໝາະສົມກັບການປະຊຸມແບບໂຕ້ຕອບແບບເຕັມຄູ່, ປ້ອງກັນການຕອບໂຕ້ຂອງຜູ້ເວົ້າທີ່ໄກອອກໄປ.

• AFC (Adaptive Feedback Suppression): ການກວດຫາຄໍາຕິຊົມແບບສົດໆ ແລະການກັ່ນຕອງຄວາມຖີ່ຂອງ notch ທີ່ສາມາດປັບຕົວໄດ້ເພື່ອຮັກສາລະບົບການຮັບສູງສຸດກ່ອນການຕິຊົມ.

• Auto Mixer (Gain-Sharing Algorithm): ດຸ່ນດ່ຽງການໄດ້ຮັບອັດຕະໂນມັດໃນທົ່ວຊ່ອງໄມໂຄຣໂຟນທີ່ໃຊ້ງານຫຼາຍຊ່ອງ ເພື່ອຮັກສາລະບົບທີ່ຄົງທີ່ ແລະ ຄວາມສະຫຼາດໃນການເວົ້າ.

• Equalization Suite: PEQ ຫຼາຍແຖບເອກະລາດ, ກຣາບຟິກ EQ, High-Pass, Low-Pass, ແລະ All-Pass ການກັ່ນຕອງສໍາລັບການປັບລໍາໂພງທີ່ຊັດເຈນແລະການແກ້ໄຂຫ້ອງ.

• Dynamics Suite: Input/Output Expanders, Compressors, Limiters, Dynamic Range Controllers, ແລະ Noise Gates ສໍາລັບການຈັດການ headroom.

• ການຈັດລຽງ ແລະການຈັດລຽງຂອງ Matrix: ການມອບໝາຍຂ້າມຈຸດດ້ວຍການຄວບຄຸມໄລຍະ, ການປັບຕັດ, ແລະການຈັດຮຽງຄວາມລ່າຊ້າຂອງດິຈິຕອລເຖິງ 1,200 ms ຕໍ່ແຖວຜົນຜະລິດ.

ການຄວບຄຸມ & ການເຊື່ອມໂຍງລະບົບ

ວິສະວະກໍາສໍາລັບການອອກແບບລະບົບ AV ແບບມືອາຊີບ, MU-0808 8×8 Digital Audio Matrix ສະຫນອງການເຊື່ອມຕໍ່ທີ່ເຂັ້ມແຂງແລະທາງເລືອກໃນການຈັດການ:

• ຊອບແວຄວບຄຸມ PC: ຊອບແວ Windows GUI ທີ່ອຸທິດຕົນອະນຸຍາດໃຫ້ມີການກຳນົດຄ່າສາຍຕາແບບສົດໆຂອງລະບົບຕ່ອງໂສ້ DSP, ກຳນົດເສັ້ນທາງ, ເສັ້ນໂຄ້ງການຕອບສະໜອງ EQ, ແລະການສ້າງແຜນທີ່ GPIO ຜ່ານ TCP/IP.

• Centralized Automation: ເປີດ serial protocol ຜ່ານ RS232/RS485 ສໍາລັບການເຊື່ອມໂຍງກັບ Crestron, AMX, Extron, ແລະໂປເຊດເຊີຄວບຄຸມອື່ນໆ.

• ການເຊື່ອມໂຍງການຕິດຕາມກ້ອງຖ່າຍຮູບ: ຜົນຜະລິດຄໍາສັ່ງ serial ໂດຍກົງເພື່ອກະຕຸ້ນການຕັ້ງໄວ້ລ່ວງໜ້າຂອງກ້ອງຖ່າຍຮູບ PTZ ໂດຍອີງໃສ່ກິດຈະກໍາຂອງປະຕູໄມໂຄຣໂຟນ.

• GPIO Logic Control: 8 ພອດໂລຈິກອະເນກປະສົງທີ່ສາມາດປັບຕັ້ງຄ່າໄດ້ສໍາລັບການປິດການຕິດຕໍ່ພາຍນອກ, potentiometers ປະລິມານທາງດ້ານຮ່າງກາຍ, ຕົວຊີ້ວັດ LED, ຫຼື overrides ສຸກເສີນເຕືອນໄຟ.

ຄໍາຮ້ອງສະຫມັກເປົ້າຫມາຍ

• ຫ້ອງປະຊຸມ ແລະສູນປະຊຸມຂອງບໍລິສັດ: ການເສີມຄຳເວົ້າທີ່ມີຄວາມຄົມຊັດສູງ ແລະ ການປະຊຸມທາງວິດີໂອແບບບໍ່ມີສຽງສະທ້ອນ.

• ຫ້ອງການສຶກສາຊັ້ນສູງ ແລະຫ້ອງບັນຍາຍ: ການປະສົມຫຼາຍໄມໂຄຣໂຟນອັດຕະໂນມັດ, ຕົວກະຕຸ້ນການຕິດຕາມກ້ອງ, ແລະການແຈກຢາຍເມທຣິກຂອງຫ້ອງ.

• ສູນບັນຊາການລັດຖະບານ ແລະ ສູນບັນຊາ: ການປະມວນຜົນສຽງທີ່ມີຄວາມໜ້າເຊື່ອຖືສູງດ້ວຍການລົບລ້າງສຸກເສີນ GPIO.

• Multi-Function Auditoriums & Event Spaces: ການກະຈາຍສຽງແບບໄດນາມິກ ແລະການຈັດຮຽງຄວາມລ່າຊ້າຂອງເຂດ.

• ລະບົບ AV ການຄ້າ: ລະບົບກະຈາຍສຽງເພງພື້ນຫຼັງຫຼາຍເຂດ ແລະລະບົບເມທຣິກໜ້າ.

ຂໍ້ມູນຈໍາເພາະ

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

ຄຳຖາມທີ 1: FHBAVTEC MU‑0808 ຮອງຮັບການຍົກເລີກສຽງສະທ້ອນສຳລັບເວທີການປະຊຸມວິດີໂອແບບ soft-codec ເຊັ່ນ Zoom ຫຼື Microsoft Teams ບໍ?

ຄໍາຕອບ: ແມ່ນ. MU-0808 8×8 Digital Audio Matrix ມີຄຸນສົມບັດການຍົກເລີກສຽງສຽງດັງ (AEC) ທີ່ອີງໃສ່ຮາດແວສະເພາະ ແລະການໂຕ້ຕອບສຽງ USB 1-in/1-out ປະສົມປະສານ. ໂດຍການເຊື່ອມຕໍ່ MU‑0808 ກັບ PC ຫ້ອງປະຊຸມຜ່ານ USB, ໂປເຊດເຊີຈະສະໜອງສັນຍານໄມໂຄຣໂຟນທີ່ປະມວນຜົນແລ້ວ, ບໍ່ມີສຽງສະທ້ອນໂດຍກົງຫາ Zoom, Microsoft Teams, ຫຼື Webex ໃນຂະນະທີ່ກຳຈັດສຽງດັງທີ່ໄກເຖິງສຽງດັງ ແລະສຽງຮ້ອງສຽງດັງໃນທ້ອງຖິ່ນ.

Q2: MU-0808 ຖືກຕັ້ງຄ່າແນວໃດ, ແລະມັນສາມາດປະສົມປະສານກັບລະບົບຄວບຄຸມ AV ຂອງພາກສ່ວນທີສາມໄດ້ບໍ?

ຄໍາຕອບ: MU‑0808 ຖືກຕັ້ງຄ່າໂດຍໃຊ້ຊອບແວຄວບຄຸມ Windows PC ຜ່ານອີເທີເນັດ (TCP/IP), ສະຫນອງສ່ວນຕິດຕໍ່ພາບສໍາລັບເສັ້ນທາງສັນຍານ, ການປັບແຕ່ງ EQ, ການປະມວນຜົນແບບໄດນາມິກ, ແລະການຈັດການສະຖານທີ່ຕັ້ງໄວ້ລ່ວງໜ້າ. ສໍາລັບການລວມຕົວຂອງພາກສ່ວນທີສາມ, ຫນ່ວຍບໍລິການມີລັກສະນະເປີດ RS232 ແລະ RS485 ອະນຸສັນຍາການຄວບຄຸມ, ອະນຸຍາດໃຫ້ການຄວບຄຸມຢ່າງເຕັມທີ່ໂດຍຜ່ານ Crestron, Extron, AMX, ຫຼື PTZ ການຄວບຄຸມການຕິດຕາມກ້ອງຖ່າຍຮູບ.

Q3: ຫນ້າທີ່ໃດທີ່ສາມາດຖືກມອບຫມາຍໃຫ້ກັບ 8 ພອດ GPIO ທີ່ສາມາດຕັ້ງຄ່າໄດ້?

ຄໍາຕອບ: 8 ພອດ GPIO logic ສາມາດຕັ້ງໂຄງການເປັນເອກະລາດເປັນວັດສະດຸປ້ອນຫຼືຜົນຜະລິດດິຈິຕອນ. ກໍລະນີການນໍາໃຊ້ປະສົມປະສານທົ່ວໄປປະກອບມີການເຊື່ອມຕໍ່ປຸ່ມກົດທາງດ້ານຮ່າງກາຍສໍາລັບການເອີ້ນຄືນທີ່ກໍານົດໄວ້ກ່ອນ scene, interfacing ກັບຕົວຊີ້ວັດສະຖານະ LED, ກະຕຸ້ນການປິດສຽງຂອງລະບົບສຸກເສີນໂດຍຜ່ານການປິດການຕິດຕໍ່ສັນຍານເຕືອນໄຟ, ຫຼືການເຊື່ອມຕໍ່ potentiometers ອະນາລັອກສໍາລັບການຄວບຄຸມລະດັບສຽງເຂດຕິດຝາ.

ຄໍາຖາມທີ 4: MU-0808 ສະຫນອງພະລັງງານ phantom ສໍາລັບໄມໂຄຣໂຟນ condenser, ແລະມີການປັບຄ່າແນວໃດ?

ຄໍາຕອບ: ແມ່ນ. ວັດສະດຸປ້ອນອະນາລັອກທັງໝົດ 8 ອັນມີຄຸນສົມບັດທີ່ສາມາດປ່ຽນໄດ້ເປັນສ່ວນບຸກຄົນ +48V phantom power configurable ຜ່ານຊອບແວຄວບຄຸມ, ເຮັດໃຫ້ມັນເຂົ້າກັນໄດ້ຢ່າງເຕັມສ່ວນກັບ condenser ມືອາຊີບແລະໄມໂຄໂຟນເຂດແດນ. ການເພີ່ມ preamp ຂາເຂົ້າແມ່ນສາມາດປັບໄດ້ຈາກ 0 ຫາ +48 dBu ໃນຊອບແວເພື່ອຮອງຮັບໄມໂຄຣໂຟນ ແລະແຫຼ່ງລະດັບສາຍຕ່າງໆ.
